TCE磁力驅動化工流程泵
一、產品簡介:
產品概述:
TCA/E型化工流程泵,按照API610和VDMA24297(輕/中型)規范而設計、生產的產品。TCA/E型泵體為腳支撐,TCZE型泵體為中心支撐。單吸徑向葉輪,軸向吸入,徑向排除。
根據使用條件,采用前、后口環及平衡孔進行水力平衡。填料箱具有冷卻或加熱管接頭。軸封用填料密封,也可以采用單端面或者雙端面機械密封。并配有冷卻、沖洗或密封液系統。
產品優點:
TCA/E型化工流程泵是采用的標準管路按API規范設計。葉輪可用閉式、半開式、開式三種??奢斔颓鍧?,含顆粒,含少量氣體介質。也可輸送高溫、低溫、強腐蝕介質。葉輪設有平衡孔加耐腐環,平衡軸向力。
泵體和軸承架用中間連接段連接。根據不同的工況條件,中間連接段可采用不同的材質,避免輸送強腐蝕介質時軸承架、軸承嚴重腐蝕。同時中間連接段設有水冷腔,通冷卻循環水,阻隔高溫介質將高溫傳到軸承上。
密封形式可采用填料密封,單、雙端面機械密封,集裝式單端面機械密封。根據不同情況和用戶對冷卻與沖洗要求,密封可按API682設計規范從案中選用。
軸承架設計有空冷散熱片、風冷風扇、水冷腔三種形式,用戶可根據使用工況選用。軸承由油環從油箱里濺稀油潤滑。油箱內的油由水冷腔的水冷卻,軸承內的熱由冷水帶走,以保證軸承隨時處于正常工作狀態
產品用途:
可輸送各種溫度和濃度的硫酸、硝酸、鹽酸和磷酸等無機酸和有機酸溶液;各種溫度和濃度的氫氧化鈉和碳酸鈉等堿性溶液;各種鹽溶液;各種液態石油化工產品、有機化合物以及其它有腐蝕性的液體。該型泵適用于煉油廠、石油化學工業煤加工工程、低溫工程、造紙業、制糖業、供水廠、海水淡化廠、發電廠、環保工程和船舶業等。從電動機端看,泵的旋轉方向為順時針方向旋轉。
性能范圍:
口徑:25~400mm,流量:5.5~2600m3/h,揚程:16~250m,
工作壓力:2.5MPa(TZA),5.0 MPa(TZE)
工作溫度:-80℃~+120℃(TZA),-80℃~+450℃(TZE)

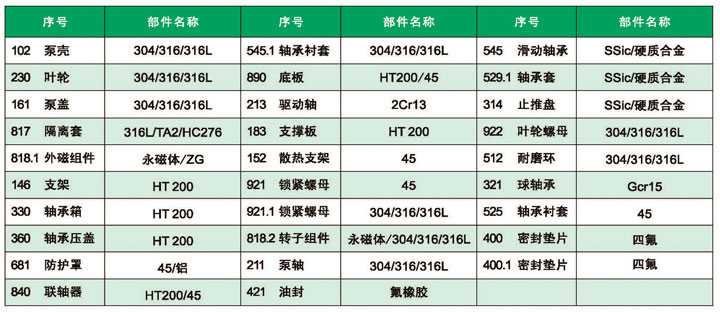

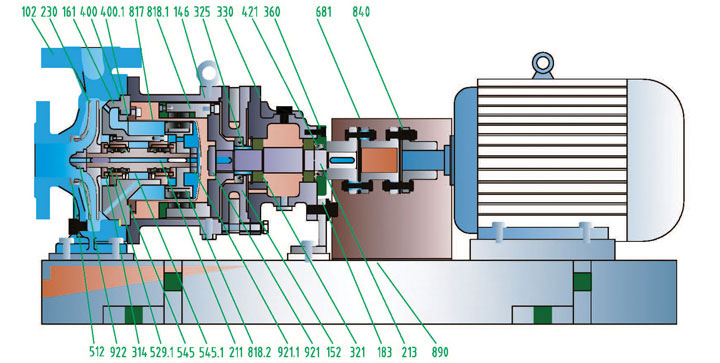

二、結構圖:

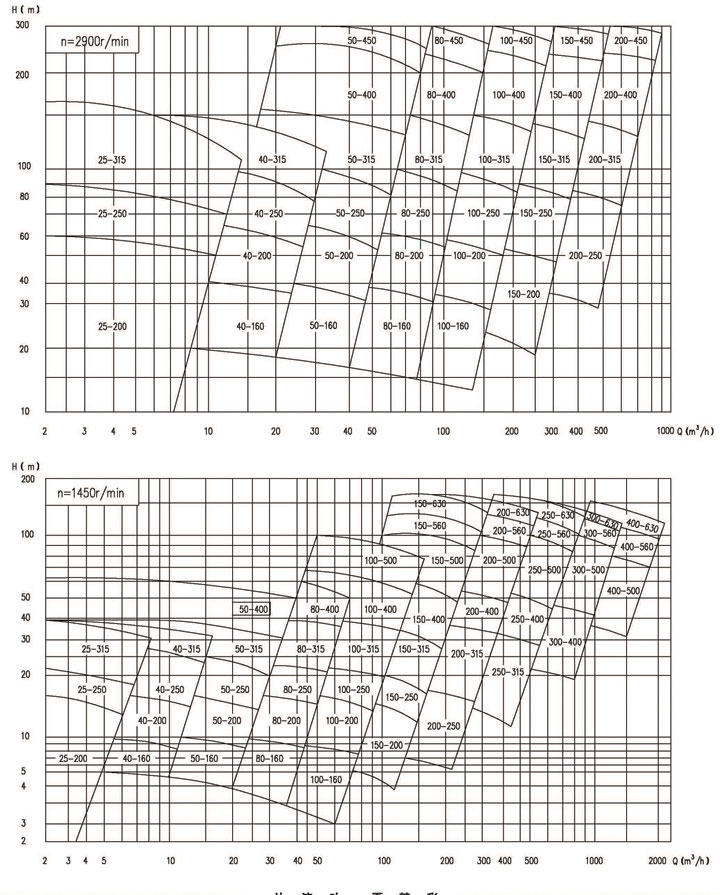

三、性能曲線圖:
